Pour choisir une gaine de remplacement, ne vous fiez pas seulement à son diamètre annoncé : la sortie d’air, le type de raccord et les limites prévues par le fabricant comptent aussi. Voici comment relever les bonnes dimensions et contrôler la compatibilité avant l’installation.
Pour choisir le bon diamètre de gaine, relevez les dimensions de la sortie d’air de votre climatiseur et celles des deux extrémités du conduit existant. Vérifiez ensuite que le raccord est du bon type et que la longueur comme la configuration de la nouvelle gaine respectent les instructions du fabricant. Un diamètre qui semble proche ne suffit pas à garantir une installation compatible.
Cette vérification est utile pour remplacer une gaine abîmée, en acheter une autre ou envisager une rallonge. Elle permet aussi d’éviter un raccord forcé, une fuite d’air chaud ou un conduit trop long ou coudé, qui peut gêner le fonctionnement de l’appareil. La méthode ci‑dessous vous aide à prendre des mesures fiables avant de commander ou de poser une pièce.
Le diamètre d’une gaine d’évacuation de climatiseur mobile est une dimension essentielle, mais ce n’est qu’un des critères de choix. Le conduit doit s’emboîter ou se verrouiller sur la sortie de l’appareil et, à l’autre extrémité, être compatible avec l’adaptateur ou le dispositif de passage par la fenêtre. Ces interfaces ne sont pas nécessairement identiques d’un modèle à l’autre.
Une gaine peut présenter un diamètre nominal adapté tout en étant inutilisable si son bague, son pas de vis, ses ergots ou sa forme ne correspondent pas au raccord d’origine. À l’inverse, un adaptateur peut permettre d’assembler deux pièces, mais cela ne signifie pas automatiquement que le fabricant autorise cet assemblage ni que le débit d’air sera préservé. Il faut donc vérifier l’ensemble conduit, raccords et installation, et non la seule mesure inscrite sur l’emballage.
Pour mieux distinguer les configurations, consultez aussi notre guide sur la différence entre climatiseurs mobiles à simple et à double gaine. Les principes de raccordement ne sont pas toujours interchangeables entre ces appareils.
Avant de mesurer, identifiez précisément l’appareil. Relevez sa marque, sa référence complète et, si possible, la référence de la pièce d’évacuation dans la notice ou la liste des pièces détachées. Une même marque peut commercialiser plusieurs modèles dont les raccords ne sont pas identiques. Une photo lisible de la sortie, de la bague et de l’étiquette de l’appareil peut également aider à comparer les pièces.
La notice reste la première source à consulter. Cherchez les indications concernant le diamètre, la longueur maximale autorisée, le type de gaine et la méthode de montage. Vérifiez également si le fabricant recommande un conduit précis ou un adaptateur d’origine. Si l’information manque, recherchez la documentation correspondant à la référence exacte plutôt que de vous fier à une dimension relevée sur un modèle ressemblant.
Notez les mesures avec leur emplacement : sortie de l’appareil, côté gaine, côté fenêtre ou adaptateur. Cette précaution évite de confondre les dimensions des deux extrémités. Si vous envisagez aussi de changer la façon de faire sortir le conduit, les conseils de notre page sur la mesure d’une fenêtre pour choisir un panneau de calfeutrage vous aideront à contrôler l’ouverture et le passage de la gaine.

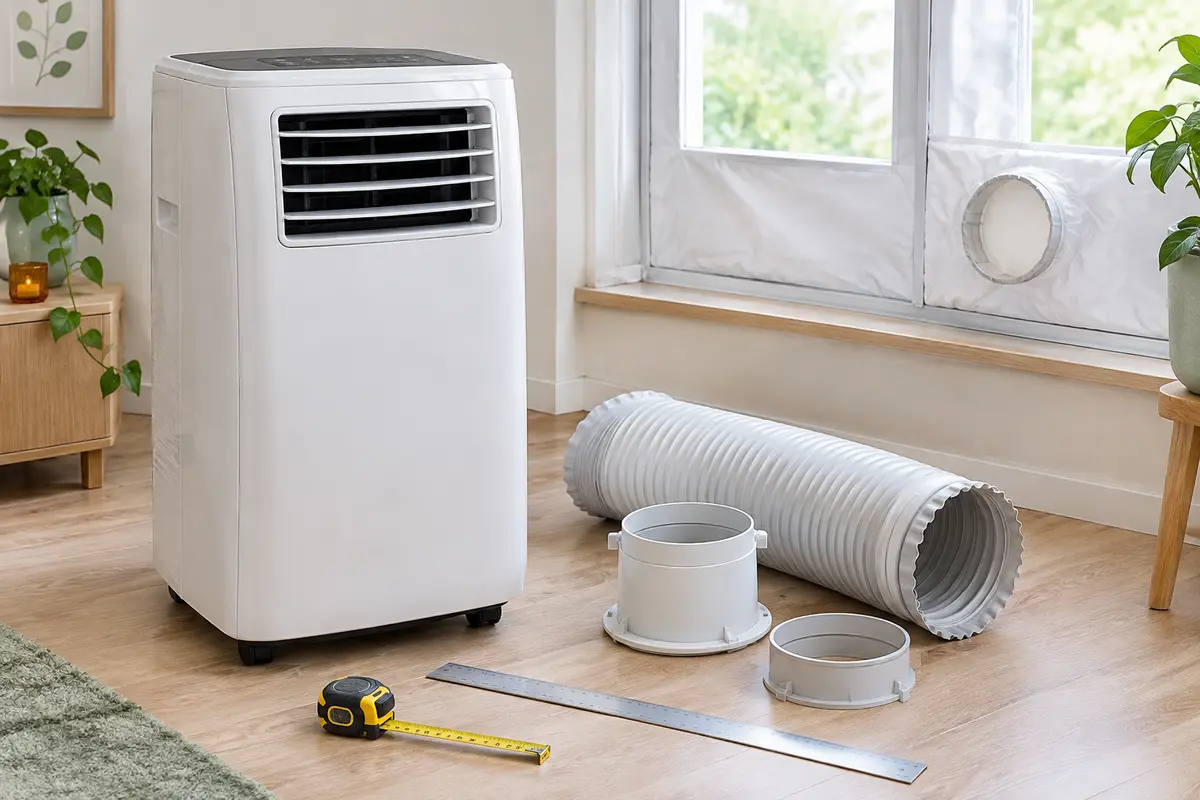

Pour mesurer le raccord d’une gaine d’évacuation, utilisez une règle rigide ou un mètre ruban et mesurez le diamètre de l’ouverture d’un bord à l’autre, en passant par son centre. Prenez la mesure sur la partie qui reçoit réellement le conduit, pas sur un rebord décoratif ou sur le diamètre extérieur d’une collerette si celle‑ci ne s’emboîte pas. Recommencez dans une direction perpendiculaire : si les deux résultats diffèrent, le raccord peut être déformé ou légèrement ovalisé.
Sur une bague démontée, mesurez à la fois son diamètre intérieur et son diamètre extérieur et notez clairement lequel est lequel. La dimension utile dépend de la façon dont les pièces s’assemblent. Si le raccord présente un filetage ou des ergots, relevez aussi leur forme et leur position. Une photo de profil et une autre de face, avec une règle placée à côté sans masquer la pièce, peuvent compléter vos notes.
Si la sortie est ovale ou présente une forme propriétaire, relevez sa largeur et sa hauteur maximales, ainsi que la profondeur d’emboîtement si elle est accessible. Ne convertissez pas ces dimensions en un diamètre supposé pour acheter une gaine ronde : il faut alors un adaptateur prévu pour cette géométrie et compatible avec le modèle. Un pied à coulisse peut faciliter la mesure de petites pièces, mais un instrument simple suffit généralement si vous prenez les cotes sans comprimer le plastique.
La gaine souple peut être ondulée et se déformer lorsqu’on la manipule. Mesurez une section ronde sans l’écraser, et comparez toujours la mesure au point de raccordement, non au milieu d’un pli. Si vous disposez encore de la pièce d’origine, relevez les dimensions de ses deux extrémités et gardez‑la pour la comparaison. Ne vous contentez pas de mesurer la circonférence d’un conduit déformé : ce résultat peut être trompeur.
Une fois les mesures prises, comparez‑les aux caractéristiques du conduit proposé et à celles de ses adaptateurs. La compatibilité d’une gaine de climatiseur se vérifie en faisant correspondre chaque extrémité à son point de raccordement. Si la fiche produit ne précise pas le diamètre utile, le type de fixation ou les modèles concernés, demandez ces informations au vendeur ou au fabricant avant l’achat.
| Élément à comparer | Ce qu’il faut relever | Point de vigilance |
|---|---|---|
| Sortie du climatiseur | Diamètre utile ou largeur et hauteur, forme du bord | Mesurer la surface d’assemblage, pas seulement la collerette extérieure |
| Raccord côté appareil | Diamètres intérieur et extérieur, filetage, clips ou emboîtement | Un diamètre voisin ne garantit pas une fixation sûre |
| Extrémité côté fenêtre | Dimensions de l’adaptateur ou de la pièce de calfeutrage | Vérifier que l’évacuation reste correctement raccordée au passage prévu |
| Conduit | Diamètre annoncé, longueur et matière | Respecter les limites de longueur et de configuration de la notice |
Ce tableau sert à organiser les vérifications, il ne remplace pas les dimensions spécifiques du fabricant. Pour une gaine d’évacuation pour climatiseur mobile, privilégiez une référence conçue pour l’évacuation d’air chaud et dont la compatibilité est documentée. Une gaine de ventilation d’un autre usage ou un conduit dont la tenue et les raccords ne sont pas précisés ne constitue pas nécessairement un substitut adapté.
Pour parcourir des conduits et raccords dédiés, vous pouvez consulter la rubrique gaines d’évacuation pour climatiseur mobile. Vérifiez les dimensions et les informations de compatibilité de chaque référence avant de choisir.
Une gaine souple de 3 m, ajustable et livrée avec deux colliers inox pour faciliter le raccordement.
Une gaine souple de 150 mm qui s’étend jusqu’à 2 m pour guider l’air évacué vers une sortie adaptée.
Pour remplacer une gaine de climatiseur mobile, commencez par déterminer si seule la partie souple est endommagée ou si le raccord est lui aussi usé. Une fissure sur le conduit ne se traite pas de la même façon qu’une bague cassée. Comparez la pièce neuve à l’ancienne avant de la monter : longueur, diamètre aux extrémités, forme des bagues et système de verrouillage doivent correspondre aux prescriptions du fabricant.
Une rallonge demande une prudence particulière. L’ajout d’un tronçon peut augmenter la longueur totale, ajouter un coude ou réduire localement la section. Cela peut gêner l’évacuation de l’air chaud et solliciter davantage l’appareil. Ne partez pas du principe qu’un raccord étanche suffit : respectez la longueur maximale et les configurations autorisées par la notice. Si le fabricant ne valide pas les rallonges ou si la documentation est ambiguë, demandez‑lui confirmation avant de modifier le montage.
Évitez les coudes serrés, l’écrasement entre le climatiseur et un mur et les portions affaissées qui retiennent la forme du conduit. Ne cherchez pas à compenser une gaine trop courte en tirant fortement dessus si la notice ne prévoit pas cette méthode. Une gaine étirée ou forcée peut se déboîter ou endommager son raccord. Les kits de calfeutrage interviennent au niveau de la fenêtre, mais ne corrigent pas un conduit incompatible ou mal fixé.
Limitez le retour d’air chaud autour du tuyau tout en gardant la fenêtre calfeutrée, sans perçage.
Calfeutrez l’ouverture sans perçage et limitez les entrées d’air chaud autour du tuyau d’évacuation.
Avant de remettre l’appareil en marche, vérifiez que la gaine est fermement raccordée aux deux extrémités, sans jeu anormal. Le conduit doit suivre un trajet aussi direct que le permet votre pièce, sans être comprimé ni obstrué par un meuble ou un rideau. L’air évacué doit rejoindre l’extérieur par le dispositif prévu. Ne dirigez pas la sortie dans un espace fermé, dans une autre pièce ou vers une ouverture où l’air chaud pourrait revenir dans le logement.
Assurez-vous que le panneau ou le kit de fenêtre tient en place et que son ouverture n’écrase pas le conduit. Une fenêtre mal calfeutrée peut laisser rentrer de l’air chaud, mais il ne faut pas obturer la sortie de la gaine pour améliorer l’étanchéité. Le calfeutrage et le raccord d’évacuation ont des fonctions distinctes : l’un limite les échanges autour de l’ouverture, l’autre conduit l’air rejeté hors de la pièce.
Après la pose, faites un contrôle visuel pendant le fonctionnement, en suivant les consignes de démarrage de la notice. Vérifiez que le conduit reste raccordé, ne se déforme pas et que l’air peut s’échapper librement. Arrêtez l’appareil si une pièce se déboîte, si le conduit est écrasé ou si vous remarquez une déformation anormale. Ne démontez pas un appareil chaud ou en marche pour rechercher une fuite. Si la sortie d’air ou son mécanisme est endommagé, faites vérifier l’appareil par un professionnel qualifié.
La première erreur consiste à acheter une gaine sur la seule base d’une mention de diamètre. Demandez-vous toujours où cette dimension a été prise, si elle décrit le conduit ou son raccord et si les deux extrémités sont identiques. La seconde est de mesurer uniquement l’ancien conduit : il peut avoir été remplacé auparavant par une référence inadaptée. La notice et la référence du climatiseur restent les éléments de comparaison les plus fiables.
Si vous avez perdu la notice, relevez la référence exacte de l’appareil et contactez le fabricant ou un réparateur en fournissant les mesures et des photos. Si une gaine adaptée ne semble pas disponible, évitez de modifier la sortie ou de fabriquer un raccord sans validation. Pour des travaux impliquant un perçage de mur ou une sortie fixe, vérifiez les règles applicables au logement et demandez conseil à un professionnel. Une vérification attentive avant achat est généralement plus simple que de tenter d’adapter une pièce qui ne convient pas.
Consultez d’abord la notice correspondant à la référence exacte de l’appareil. À défaut, mesurez la partie utile de la sortie et les deux extrémités du raccord, en distinguant diamètre intérieur et diamètre extérieur. Vérifiez également la forme et le système de fixation.
Non. Le filetage, les clips, la bague ou l’adaptateur peuvent être différents, même si le diamètre annoncé est identique. La longueur et le cheminement doivent aussi respecter les consignes du fabricant.
Uniquement si le fabricant autorise une rallonge et précise les limites à respecter. Un conduit plus long, écrasé ou fortement coudé peut gêner l’évacuation de l’air. En cas de doute, demandez confirmation au fabricant ou à un réparateur.
Relevez sa largeur et sa hauteur maximales, ainsi que sa profondeur d’emboîtement si elle est accessible. Ne remplacez pas ces mesures par un diamètre rond approximatif. Recherchez un adaptateur conçu pour cette forme et compatible avec le modèle.
Non. La gaine conduit l’air chaud vers l’extérieur, tandis que le tuyau de condensats sert à évacuer l’eau lorsque la conception de l’appareil le prévoit. Ce sont deux pièces différentes qui ne se remplacent pas l’une par l’autre.
