Zenitech raccord en Y pour condensats de climatisation

Un raccord en Y pour organiser les condensats

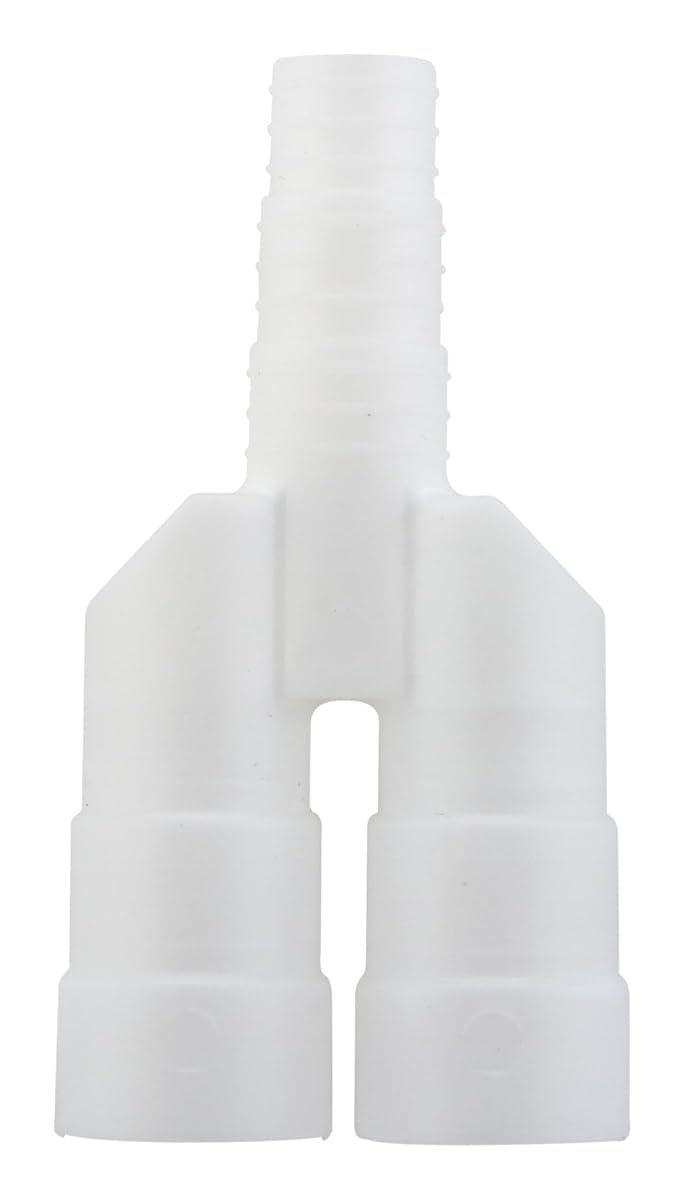

Ce raccord Zenitech permet de réaliser une jonction en Y sur un circuit de tubes de condensats de climatisation. Il aide à structurer le cheminement des évacuations dans une installation équipée d’une goulotte, lorsque la configuration nécessite une dérivation ou une réunion de conduits. Sa forme apporte une solution dédiée à ce type d’assemblage, plutôt qu’un raccord droit destiné à prolonger un seul trajet.

Le raccord est prévu pour les goulottes de climatisation et le format annoncé pour les tubes est de 16/18/20 mm. Ces repères sont à confronter aux éléments déjà installés avant le montage. La compatibilité dépend aussi de la forme des extrémités et de la configuration du circuit : vérifiez que le raccord peut s’insérer sans contrainte dans votre installation.

Un format compact et léger

Avec des dimensions de 3 × 6 × 11 cm et un poids de 30 g, cette pièce prend peu de place et se manipule facilement lors de la pose. Elle peut ainsi s’intégrer au cheminement d’une goulotte de climatisation sans constituer un élément volumineux. Le format de goulotte mentionné est de 80 × 60 mm, un repère utile à vérifier avec le profil déjà posé.

La forme en Y permet de traiter un changement de configuration du circuit, mais ne remplace ni les tubes de condensats ni la goulotte elle-même. Pour éviter une installation sous tension mécanique, présentez la pièce à blanc avant de fixer ou de fermer les éléments qui l’entourent. Les raccordements doivent rester accessibles le temps de vérifier que l’eau s’écoule correctement.

Une fabrication en PVC rigide

Le raccord est fabriqué en polychlorure de vinyle rigide, un matériau léger adapté aux accessoires de goulotte. La version annoncée est autoextinguible et résiste aux UV. Sa tenue à la chaleur est donnée jusqu’à 70 °C. Ces caractéristiques contribuent à sa durabilité dans les conditions d’utilisation prévues pour un accessoire de climatisation, tout en facilitant sa manipulation pendant l’installation.

Sa résistance aux chocs est classée IK08. L’indice IP40 correspond à une protection contre l’accès aux parties dangereuses avec un fil et contre les corps solides de plus de 1 mm. Il ne signifie pas que le raccord est étanche à l’eau : il doit donc être utilisé dans les conditions adaptées à l’installation et ne pas être considéré comme une protection contre les projections ou une immersion. Le produit est également annoncé avec une isolation supérieure à 100 MΩ et une certification CE.

Une intégration à vérifier avant la pose

Le raccord est blanc, pour une intégration visuelle discrète avec une goulotte claire. Son encombrement réduit peut aider à garder un cheminement propre autour d’un équipement de climatisation. Pour un montage soigné, alignez les tubes sans les plier fortement et conservez une pente descendante continue dans le parcours d’évacuation, selon la configuration de votre installation. Une pente régulière favorise l’écoulement par gravité et limite la stagnation d’eau dans le circuit.

Le raccord ne doit pas être forcé pour compenser un écart de diamètre ou un profil de goulotte différent. Avant de refermer la goulotte, contrôlez que les tubes sont correctement positionnés et qu’aucune jonction ne bouge lorsque le parcours est manipulé légèrement. Un essai d’écoulement permet ensuite de repérer une fuite ou une obstruction avant la remise en service de la climatisation.

Les vérifications utiles avant achat

Ce raccord s’adresse aux installations où une jonction en Y est nécessaire. Il est utile de contrôler les points suivants avant de le choisir :

• le diamètre des tubes de condensats, avec le format annoncé de 16/18/20 mm ;
• la compatibilité du profil de goulotte, notamment le format mentionné de 80 × 60 mm ;
• la place disponible autour du raccord, qui mesure 3 × 6 × 11 cm ;
• la possibilité de maintenir un écoulement continu et une pente adaptée ;
• l’absence de contact avec une source de chaleur supérieure à la tenue annoncée.

En tenant compte de ces vérifications, cette pièce constitue un accessoire ciblé pour organiser un circuit de condensats dans une installation de climatisation. Elle convient surtout lorsque les dimensions des tubes et de la goulotte correspondent au montage prévu. Son indice IP40 est à garder en tête : il ne dispense pas de protéger l’installation contre l’eau et l’humidité selon son environnement.

Avant l’installation, comparez le format du raccord avec celui des tubes et de la goulotte, puis présentez la pièce sans la forcer. Coupez et débranchez le climatiseur avant toute intervention à proximité de l’appareil ou de ses raccordements.

1. Positionnez le raccord en Y sur le parcours prévu et vérifiez l’alignement des tubes.
2. Maintenez une pente descendante continue pour favoriser l’écoulement des condensats.
3. Contrôlez que les tubes sont bien en place et que rien ne les pince avant de refermer la goulotte.
4. Faites un essai d’écoulement et vérifiez l’absence de fuite au niveau des jonctions.

Ne forcez pas la pièce si les diamètres ou le profil de goulotte ne correspondent pas, et ne l’exposez pas à l’eau en considérant l’indice IP40 comme une étanchéité. En cas de doute sur le montage, faites vérifier l’installation par une personne qualifiée.

Bien l’entretenir

Inspectez le raccord à intervalles réguliers, notamment si l’accès est facile lors de l’entretien du climatiseur. Vérifiez qu’il n’est ni fissuré ni déformé et que les tubes restent correctement positionnés. Si l’écoulement ralentit, recherchez une obstruction dans le circuit plutôt que de pousser des outils pointus dans le raccord, qui pourraient endommager le PVC.

Pour le nettoyage extérieur, essuyez la pièce avec un chiffon doux légèrement humide, puis séchez‑la avant de refermer la goulotte. Évitez les abrasifs et les produits qui pourraient attaquer le PVC. Lors d’un démontage, manipulez les jonctions sans torsion excessive. Rangez le raccord à l’abri des chocs, de la chaleur excessive et de l’humidité avant sa pose.

Pour quel usage ?

Ce raccord s’adresse aux personnes qui installent ou entretiennent un circuit de condensats de climatisation avec goulotte et qui ont besoin d’une jonction en Y. Son poids de 30 g et ses dimensions compactes facilitent la manipulation dans un espace de pose restreint.

Il peut convenir à un particulier soigneux comme à un professionnel, à condition que les dimensions des tubes et le profil de goulotte correspondent au montage. Il est particulièrement utile pour organiser un parcours comportant une dérivation, mais ne remplace pas les tuyaux d’évacuation ni les autres éléments de l’installation.
